干燥、清潔的空氣：可靠、安全的生產
通過冷卻壓縮空氣去除水分
保護工具
安全生產
維修簡易
降低成本
阿特拉斯 F6-400 冷凍式干燥機的性能及優勢
穩健可靠
降低生產故障率
穩定的排氣壓力露點
優質壓縮機,更加節能
高效可靠的換熱器
降低成本
更長使用壽命
更少維修部件
更低維護成本
安裝、操作簡易
即插即用
可靠墻安裝
數字控制、露點顯示
環保、友好
更低能耗
環保型制冷劑R134a/R410a
數字控制器顯示露點溫度
方便讀數
準確的露點測量,可視化的監控
杜絕因高露點帶來的生產損失

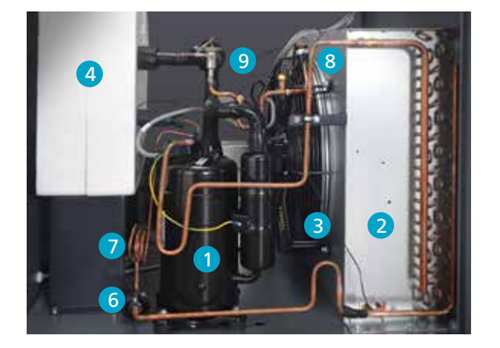

阿特拉斯 F6-400 冷凍式干燥機的內部零件
1、制冷壓縮機
2、冷凝器
3、風扇
4、三合一換熱器
5、電子排水閥
6、制冷劑過濾器
7、毛細管
8、高壓保護開關
9、熱氣旁通閥
10、數字控制器(露點顯示)
阿特拉斯 F6-400 冷凍式干燥機的修正系數:
| 環境溫度 | |||||||||
| 環境溫度℃ | 25 | 30 | 35 | 40 | 46 | ||||
| 修正系數K1 | 1 | 0.91 | 0.81 | 0.72 | 0.60 | ||||
| 進氣溫度 | |||||||||
| 進氣溫度℃ | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 62 | |
| 修正系數K2 | 1 | 1 | 1 | 0.82 | 0.69 | 0.58 | 0.49 | 0.34 | |
| 進氣壓力(表壓) | |||||||||
| 進氣壓力bar(g) | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| 修正系數K3 | 0.9 | 0.97 | 1 | 1.03 | 1.06 | 1.08 | 1.1 | 1.12 | 1.13 |
為了保證排氣露點溫度穩定(保證壓縮空氣除水效果)，F(xiàn)335在以下工況條件下處理流量是多少?
環境溫度：30°C
進氣溫度：40°C
進氣壓力：10 bar(g)
從上述表中查得如下修正系數：
K1 = 0.91 / K2 = 0.82 / K3 = 1.08
Q實際=K1 x K2 x K3 x Q標況=0.91 x 0.82 x 1.08 x20.1m3/min=16.2m3/min
壓力露點PDP與相對濕度RH關系圖：
冷干機排氣溫度=進氣溫度-10°C
阿特拉斯·科普柯冷干機三合一換熱器高效分離、排水,并提高冷干機出口壓縮空氣溫度，目的是在得到較低壓力露
點的同時確保出口壓縮空氣相對濕度低于40%,避免產生銹蝕。
